回路電阻測試儀和直流電阻測試儀有什么區別

發布時間:2025-07-07 09:15:59瀏覽次數:12

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

在電氣檢測領域,回路電阻測試儀和直流電阻測試儀都是用于測量電阻的重要工具,但它們在設計原理、功能側重及實際應用中存在顯著差異。

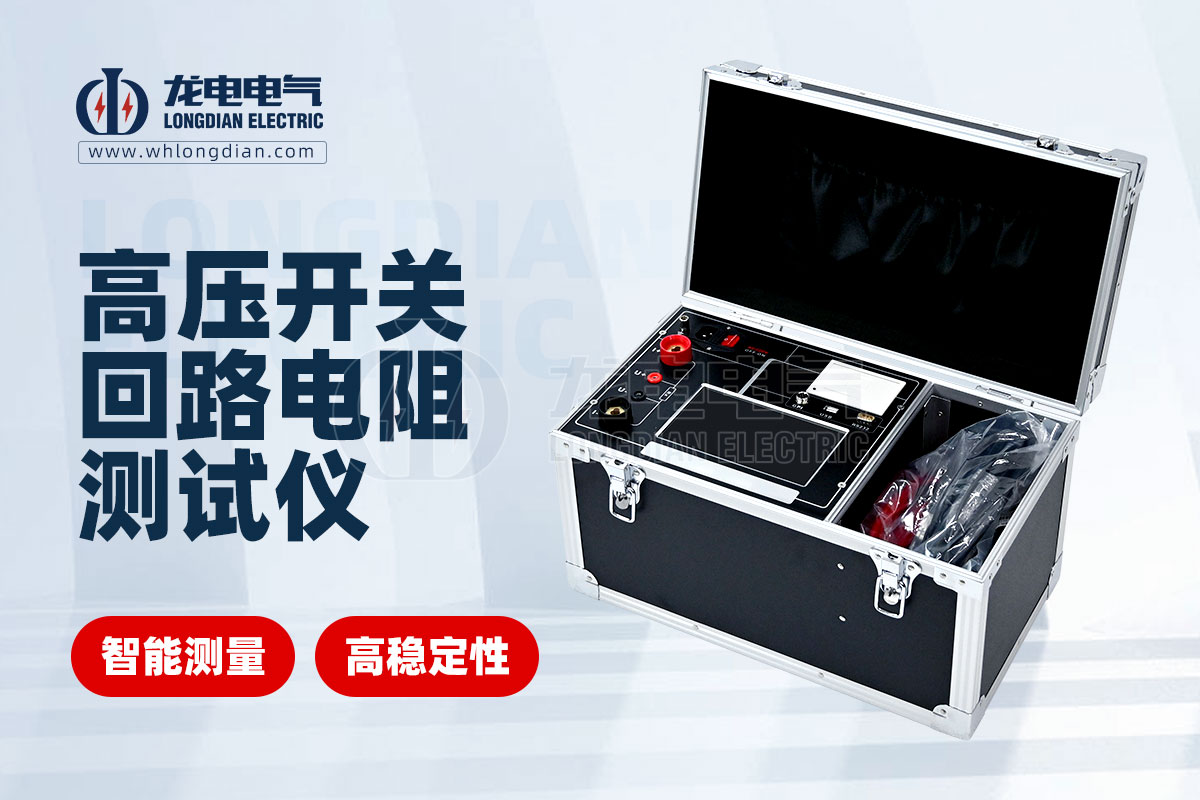

LDHL-200A高壓開關回路電阻測試儀

工作原理與測量對象

雖然兩者都涉及電阻測量,但它們的工作原理和主要測量對象有所不同:

  • 回路電阻測試儀 (Loop Resistance Tester): 回路電阻測試儀,有時也稱為接觸電阻測試儀或微歐計,主要用于測量大電流回路中的接觸電阻。它通過施加一個相對較大的直流恒定電流(通常從幾十安培到幾百甚至上千安培),然后測量回路兩端的電壓降,再根據歐姆定律計算出回路的電阻值。其核心目的是評估斷路器、開關、母線連接點等高電流路徑中的接觸質量,確保它們在通過大電流時不會產生過多的熱量或壓降。

  • 直流電阻測試儀 (DC Resistance Tester): 直流電阻測試儀,顧名思義,是專門用于測量各種電氣設備的直流電阻。它通常采用四線法(開爾文電橋法)測量,以消除測試引線電阻對測量結果的影響。直流電阻測試儀的測量電流范圍可以從毫安級到安培級,測量精度高,能夠精確測量從微歐到兆歐范圍的電阻值。它廣泛應用于測量變壓器繞組、電機繞組、電纜、電感線圈等設備的電阻,以評估其制造質量、運行狀況或是否存在故障。

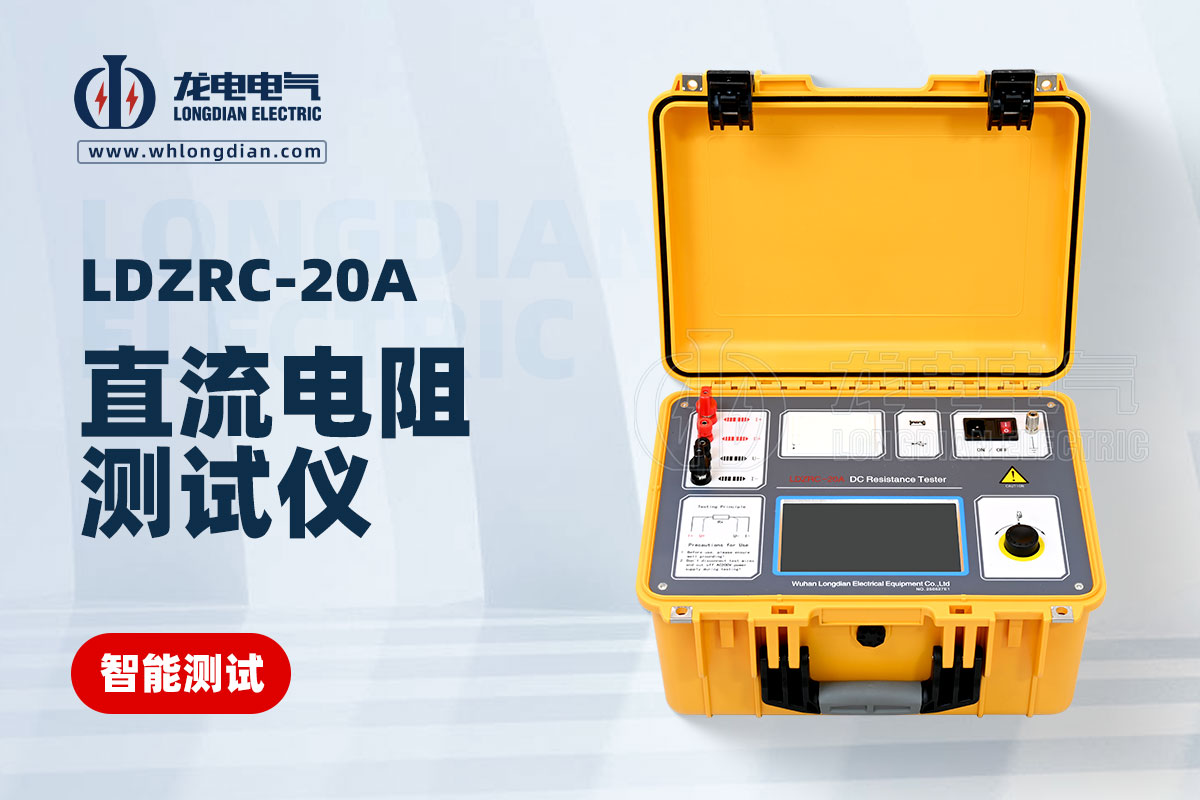

LDZRC-20A直流電阻測試儀

功能側重與應用場景

兩者在功能和應用上各有側重:

  • 回路電阻測試儀:

    • 高壓斷路器、開關設備的接觸電阻測量:檢測開關觸點、連接端子的接觸是否良好,防止因接觸電阻過大而導致設備過熱甚至燒毀。

    • 母線連接、接地引下線連接點的檢測:評估電力系統中斷路器、隔離開關、母線連接等關鍵回路的連接質量。

    • 變電站、發電廠的設備交接試驗和預防性試驗:確保電氣設備在投運前或運行一段時間后,其回路連接符合標準要求。

    • 地網連接點的低電阻測量:雖然不是主要功能,但也可用于檢測接地網中連接點的電阻。

    • 高電流輸出:為了模擬實際運行時的電流條件,回路電阻測試儀能夠輸出大電流,以揭示潛在的接觸不良問題。

    • 主要應用:

  • 直流電阻測試儀:

    • 變壓器繞組電阻測量:檢測繞組直流電阻的平衡性,判斷是否存在匝間短路、斷股、接觸不良等故障。這是變壓器出廠試驗、交接試驗和預防性試驗的重要項目。

    • 電機、發電機繞組電阻測量:評估繞組的連接狀況和絕緣性能。

    • 電纜電阻測量:用于檢測電纜的長度、截面積和連接質量。

    • 互感器、消弧線圈等感性負載的直流電阻測量:評估其繞組參數。

    • 繼電器線圈、開關觸點等元器件的電阻測量:用于質量控制和故障診斷。

    • 高精度測量:通常具備更高的測量精度和更寬的測量范圍。

    • 溫度補償功能:高端直流電阻測試儀會具備溫度補償功能,因為導體的電阻值會隨溫度變化而變化。

    • 主要應用:

總結區別

特性

回路電阻測試儀

直流電阻測試儀

主要測量對象

大電流回路的接觸電阻

各種電氣設備的直流電阻

電流輸出

大電流 (幾十到幾千安培直流)

小電流到中等電流 (毫安到安培直流)

測量目的

評估接觸質量,防止過熱或壓降

評估繞組、電纜等固有電阻,診斷故障

典型應用

斷路器、開關、母線連接點接觸電阻測量

變壓器、電機繞組、電纜電阻測量

關注點

低阻值下的大電流承載能力

高精度和寬范圍的電阻測量

如何選擇合適的測試儀?

選擇回路電阻測試儀還是直流電阻測試儀,取決于您的具體測量需求:

  • 如果您需要檢測高電流回路(如斷路器觸點、母線連接)的連接質量,以確保其在大電流通過時的安全性和穩定性,那么您需要一臺回路電阻測試儀。

  • 如果您需要精確測量變壓器、電機繞組、電纜等設備的固有直流電阻值,以評估其制造質量或運行狀態,那么直流電阻測試儀是您的不二選擇。

在某些情況下,例如進行變壓器綜合測試時,可能需要同時使用這兩種設備來全面評估其電氣性能。
